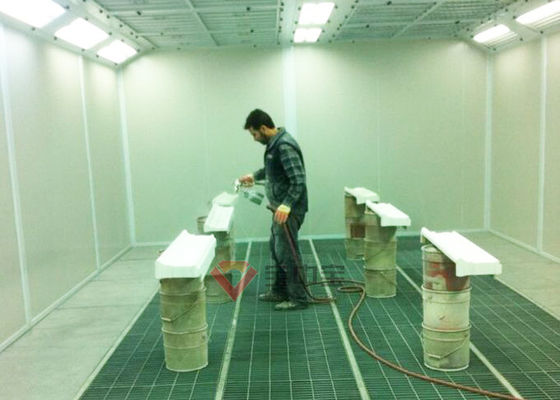

Деревянная заканчивая будочка брызг мебели TUV для деревянной фабрики краски

Внутренний размер

12000×4500×4000 mm (L×W×H)

Внешний размер

12146×6096×4600 mm (L×W×H)

Стиль возвращения воздуха

Полное ремесло спуска. 2 строки вскапывают на поле для возвращения воздуха. Одиночный размер канавы строки: 10000×840 mm (L×W). Канавы предусматриваны гальванизированными стальными решетками.

Входная дверь

1set, одиночная открыть дверь, 3 листь двери, размер: 3300×3900 mm (W×H), с рамками алюминиевого сплава и окнами 5mm толстыми закаляя стеклянными. Большие алюминиевые шарниры.

Личная дверь

2 набора на стороне, одиночном размере: 700×2000mm (W×H), с замками давления и закалять окна стекла.

Wallboards тела

Wallboards тела 70mm толщина EPS обшивает панелями двойную сторону с кожей цвета 0.426mm стальной. Стиль языка & паза.

Панель крыши

Панели крыши 0.8mm гальванизированные стальные пластины согнули делать.

Света

Потолочное освещение: ПК 4pcs=64 16groups x

Бортовой свет: ПК 2pcs=20 10groups x

Шкафы источника питания

Вся будочка брызг принимает 2 группы источника питания. В источник питания имейте вентиляторов забора воздуха 2sets и отработанного вентилятора 1set.

Шкафы источника питания сделаны из распыленных стальных структур, двойной слой гальванизировал стальные крышки и внутрь заполненный материалами предохранения от шерстей утеса. Хорошие запечатывание и малошумный.

Отработанные вентиляторы забора воздуха и

Итог имеет 4 вентилятора входа наборов, одиночную модель: Двойной большой вентилятор центрифуги YDW4.5L отверстий, сила: 4kw. емкость: 12500m3/h. емкость забора воздуха итога: 50000 m³/h.

Итог имеет 2 набора отработанные вентиляторы. Одиночная модель: DKF, сила: 7.5kw, емкость: 20000m3/h, ременная передача. Полная емкость отсоса воздуха: 40000m3/h

Выпускные короба

Трубопроводы сделаны из 0.8mm гальванизированных стальных пластин с фланцами плашки. Количества: трубопроводы 8M прямые и 2 локтя 90degree.

Система отопления

Итог принимает 2 горелку Италии Riello G20 наборов первоначальную дизельную, полную теплоемкость: 360000Kcal/h. с 2 электрическим силовым приводом наборов 20N Швейцарии первоначальным может автоматически достигнуть от распылять к печь дублированию.

теплообменный аппарат сталеплавильного производства SUS304 2mm толстый нержавеющий, ребра двойного слоя нагревая, дуговая сварка аргона, оборудованный взрывозащищенный сброс.

Фильтры

структура Muti-слоя фильтруя. Вход забора воздуха имеет основной фильтр. Потолок имеет высокие эффективные блоки фильтра. Пол под решетками имеет фильтры стекла волокна. Шкаф вытыхания имеет 2 фильтра стекла волокна слоев и один углерод слоя активного для запаха краски.

Электрический контроль

Распределительный ящик стиля кнопок Adopt поворачивая, главные компоненты бренд Сименс или Schneider. С выключателем, нормальный переключатель брызг, переключатель брызг температуры постоянного. Печь переключатель переключателя, аварийной остановки, сигнала тревоги нервного расстройства, добавлять времени, времени и температуры установленный и так далее.

Сила поддержки

одиночная фаза 220V для светов. Трехфазный, 380V, 50Hz

Максимальная работая температура.

50℃

Скорость воздушных потоков

≥0.25m/s (отсутствие загрузки)

Полная сила

34.5KW
