ОЭМ извлечения будочки брызг автобуса 15м полу- вниз проекта

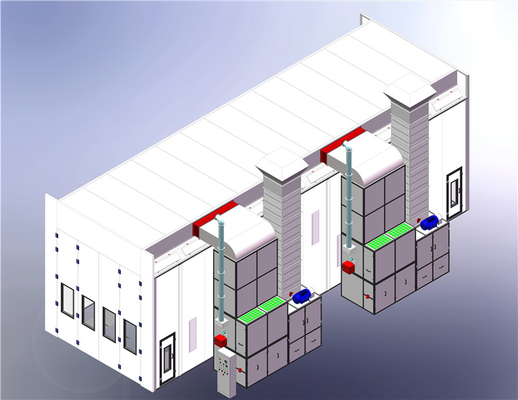

15-метровая автобусная покрасочная камера с частичной вытяжкой OEM Производство

Ттехническая конфигурацияСмолитьсяСтенд(БЗБ-ФБ-1500Л)
Измерение	Внутреннее измерение	15000×5000×5000 (Д×Ш×В)
	Внешний размер	16896×5146×5800 (Д×Ш×В)
Номер	Структура	Полукапельный тип, стальная композитная балка со стальной рамной конструкцией в качестве каркаса и стальными ребрами жесткости;Настенная панель встраивается вертикально.Камера статического давления находится в верхней части операционной.Между камерой статического давления и операционной проложена верхняя сетка, направляющая пластина и высококачественная фильтровальная вата.Высота камеры статического давления: 800мм;
	настенная панель	Двойные стороны толщиной 70 мм, цветная стальная пластина δ = 0,476 мм, раструбного типа, ширина: 1150 мм, наполнитель: EPS;
	Потолочная панель	Однослойная со статической камерой спереди высококачественная оцинкованная стальная пластина δ-0,8 мм путем изгиба;Толщина 50 мм двусторонняя без статической камеры в задней части δ= Изготовлен из цветного стального листа толщиной 0,476 мм, раструбного типа, ширина: 1150 мм, наполнитель: пенополистирол;
	Вентиляция	Выхлоп через заднюю стенку, полнокапельный, с верхней подачей и нижним нагнетанием;
	Окантовка	Лист из оцинкованной стали толщиной δ-1,2 мм, обработанный порошковым напылением;
Главная дверь	Структура	Ручная складная дверь из алюминиевого сплава с 4 створками, внутри и снаружи δ = 0,476 мм цветной стальной лист, толщина 70 мм, внутреннее наполнение: производство стеновых панелей из пенополистирола, оснащено стандартным смотровым окном из закаленного стекла, размер: 550 × 1150 мм (Ш × В);
	Тип	Боковой вход и выход
	Количество	Размер дверного проема: 4000 × 4650 мм (Ш × В), всего 1 группа;
Сервисная дверь	Структура	Структура рамы из алюминиевого сплава, смотровое окно из закаленного стекла и устройство блокировки давления используются для обеспечения сброса давления в случае чрезмерного положительного давления в помещении. Размер стекла смотрового окна: 1000 × 400 × 5 мм.
	Количество	Размер дверного полотна: 800 × 2000 мм (Ш × В), количество: всего 2 комплекта
Шкаф возвратного воздуха	Структура	Изготовлен из профиля и стального листа, внутри и снаружи покрыт оцинкованной листовой сталью δ = 0,8 мм, заполнен изоляционным материалом из минеральной ваты посередине и напылен на поверхность;
	Количество	всего 1 шт.
Система подачи воздуха	Кабинет	Рама сварена 50 формовочными материалами, внутри и снаружи покрыта оцинкованной листовой сталью δ = 0,8 мм, заполнена изоляционным материалом из минеральной ваты посередине и напылена на поверхность;
	Поклонник	Центробежный вентилятор серии YDW, модель: YDW-5.6M, объем воздуха: 20000 м³/ч.Полное давление: 820 Па, мощность: 7,5 кВт;
	Режим вождения	Центробежный вентилятор с внешним ротором
	Количество	2 × 7,5 кВт на группу, всего 1 комплект, общий объем подачи воздуха: 40000м³/ч,
	Шум	≤85дБ
Система выпуска воздуха	Кабинет	Рама сварена 50 формовочными материалами, внутри и снаружи покрыта оцинкованной листовой сталью δ = 0,8 мм, заполнена изоляционным материалом из минеральной ваты посередине и напылена на поверхность;
	Поклонник	Вентилятор центробежный серии 4-82, модель: 4-82-6.3Е, объем воздуха: 36037 м³/ч.Общее давление: 1076 Па,
	Мотор	Мощность: 15кВт, количество полюсов: 4 полюса,
	Режим вождения	Шкив привода
	Количество	15кВт на каждую группу, всего 1 группа, общий объем вытяжного воздуха: 36037 м³/ч,
	Шум	≤85дБ
Система освещения	Потолочный светильник	18 групп × 4 шт. = 72 шт. × 18 Вт, светодиодная трубка;
	Тип установки	45° с обеих сторон
	Нижний свет	20 групп × 2 шт. = 40 шт. × 18 Вт, светодиодная трубка;
	Тип установки	10 групп левой стены и 10 групп правой стены устанавливаются вертикально вверх и вниз попеременно,
	Стакан	Лампа оснащена закаленным стеклом толщиной 4,0 мм.
	Коробка для лампы	Стандарт
	Технические характеристики	Освещенность ≥ 800 люкс;Общая мощность: 2016 Вт
Система фильтрации	Фильтр на входе воздуха	Первичная фильтрация G3, фильтрация пыли размером 10 мкм выше
	Потолочный фильтр	Хлопковый фильтр F5 B до b-560 г, может отфильтровывать 5 мкм пыли выше
	Фильтр возврата воздуха	Хлопковый фильтр из стекловолокна
	Очистка выхлопных газов	Фильтрация активированным углем
воздуховод	Материал	Воздуховод принимает δ = 0,8, оцинкованный лист должен быть согнут и изготовлен, и оба конца должны быть оснащены фланцевым соединением.
	Количество	Прямая труба: 5 секций, колено 90°: 1шт, колено 45°: 1шт, ручная регулирующая заслонка: 1шт, воздухозаборник оснащен ручной регулирующей заслонкой;
	Примечание	Труба подачи воздуха с изоляцией из минеральной ваты
Система отопления	Тип отопления	Машина для сжигания топлива + теплообменник
	Футеровка теплообменной печи	Используется нержавеющая сталь 1Гр18Н9Т (SUS304), δ= 1,5 мм, изготовлена ​​из двухслойной теплообменной трубы из нержавеющей стали;Увеличенная и удлиненная футеровка печи
	Горелка	Отопление машины для сжигания топлива Rl34 Italian rialu, теплотворная способность машины для сжигания: 340000 ккал/ч;
	Замена демпфера	Пневматический демпфер выполняет внутреннее и внешнее преобразование циркуляции,
	Количество	Всего 1 комплект, максимальная теплотворная способность: 5340000 ккал/ч;
	Дымовая труба	Оснащен 5 прямыми трубами и 2 коленами, δ = изготовление из оцинкованного листа 0,8 мм,
Электрический 3D-подъемник (опционально)	Высота подъема		500-3500㎜		Боковое расширение			900-1200㎜
	Продольный ход		13000㎜		Сила			3кВт/комплект
	Количество				2 шт/набор (по 1 на каждую сторону), всего 1 комплект
Электрическая система управления	Материал	Ручка управления, основные компоненты марки Schneider;
	Система контроля	Стандартный прямой пуск применяется для подачи воздуха, а стандартныйдля вытяжки воздуха принята понижающая система управления запуском
	Функция	Окраска, покраска при повышении температуры, запекание краски, освещение, аварийный выключатель, сигнализация неисправности, накопленное время, ограничитель температуры, защита от задержки выпекания краски, защита двигателя от перегрузки и перегрузки по току, блокировка вентилятора и системы отопления и т. д.
	Специальная спецификация
Напряжение	380В, 50Гц, 3П			Ммаксимальная температура			80 ℃
Скорость ветра	0,44 м/с			Номинальная общая мощность			34кВт
Цвет	Дополнительно: белый, синий
Другие

Это изготовленная заказчиком промышленная покрасочная камера по требованию заказчика. Пространство мастерской.
Производственная мощность. Свяжитесь с нами, если у вас есть требования. Мы можем спроектировать, чтобы полностью удовлетворить ваши требования.
Следующий проект находится в Даньдуне(Очень крупное государственное предприятие создало аэропорты
и проект мостов)





Немного нашего проекта.


------------------------------------------------------Часто задаваемые вопросы --------- --------------------------------

Вы торговая компания или производитель?

Мы являемся производителем с лицензией на экспорт. У нас есть два завода в Гуанчжоу и Цзянсу, Китай.

Как мы можем сотрудничать?

Как мы можем сотрудничать?
1. Проект под ключ:
Наша компания будет нести ответственность за то, чтобы помочь вам сделать дизайн производственной линии, производство, установку,
Отладка и обучение вашего персонала, также мы предоставим вам комплексное обслуживание для вашего
приобретение производственных помещений.
2. Поставка оборудования:
Наша компания не только предоставит вам оборудование, но и предложит вам установку на месте.
инструктаж и руководство, а также.
Как насчет послепродажного обслуживания?

1. Обеспечить техническую поддержку и модернизацию производственной линии
2. Обратная связь в течение 12 часов после получения уведомления о неисправности или запроса на обслуживание
3. Бесплатное обучение по инструкции пользователя
4. Удобное руководство на английском языке или видео по эксплуатации для использования и обслуживания машины.
5. Гарантия на один год.
